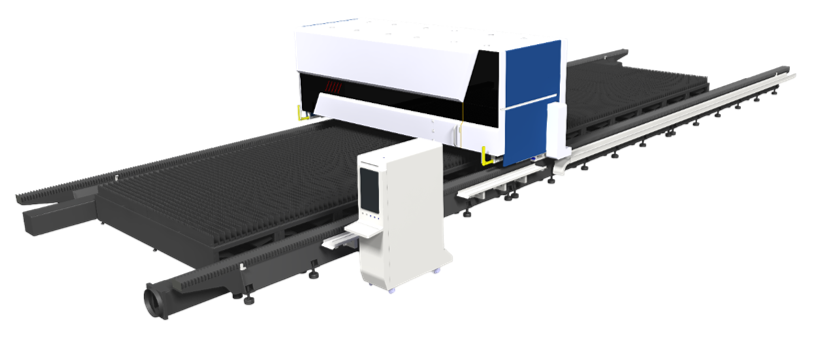

Станок модели AT-16035E 60 кВт предназначен для резки крупногогабаритного листового материала со следующими параметрами:
- низкоуглеродистая сталь 3500 × 16000 мм, толщиной до 120 мм
- нержавеющая сталь 3500 × 16000 мм, толщиной до 150 мм
- алюминий и алюминиевые сплавы 3500 × 16000 мм, толщиной до 100 мм
- латунь 3500 × 16000 мм, толщиной до 14 мм
- медь 3500 × 16000 мм, толщиной до 10 мм
Основой подвижный элемент оборудования, портал, установленный поперек между направляющими оси Y, и приводится в движение с обеих сторон мощными сервоприводами. На портале установлены различные компоненты станка, например, транспортное волокно источника (система доставки луча), ось Z, режущая головка, защитная кабина с вентиляторами, система видеонаблюдения.

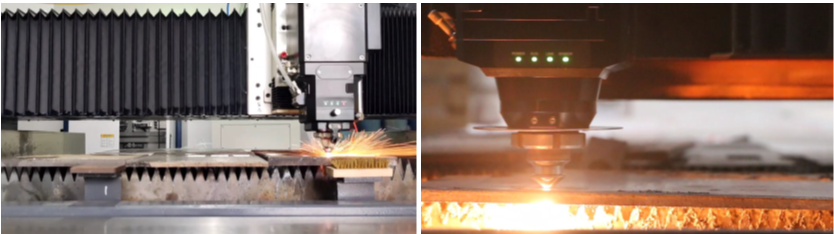

Станок имеет лазерную голову BOCI BLT4122 c активной индикацией состояний, которая позволяет с высокой точностью обрабатывать различные материалы.
Лазерный станок AT-16035E оборудован направляющими для стабильности и сохранения точности процесса резки на больших расстояниях. Для увеличения производительности на портал могут быть установлены дополнительные модули (например, для маркировки) а также может быть установлены дополнительные независимые порталы. В комплект поставки входит также стабилизатор напряжения, чиллер, вытяжной вентилятор, необходимое продвинутое программное обеспечение для написания управляющих программ для резки листового металла и выполнения автоматизированной раскладки деталей на листе.
АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
|
Тип (длина волны)
|
Иттербиевый волоконный лазер (λ = 1080 нм) |
|
Мощность
|
60 кВт |
|
Регулировка мощности
|
10 – 100 % |
|
Параметры точности
|
|
|
Оси Х,Z: Точность / повторяемость позиционирования
|
±0.05мм / ±0.03 мм |
|
Ось Y: Точность / повторяемость позиционирования
|
±0.05 мм / ±0.05 мм |
|
Характеристики холостых перемещений
|
|
|
Макс. векторная скорость холостого движения по осям X-Y / макс. ускорение
|
80 м/мин / 1,0G по оси X; 0,6G по оси Y |
|
Рабочий стол
|
16000 × 3500 мм |
|
Общая рабочая область по оси Х, прямой рез
|
16050 мм |
|
Общая рабочая область по оси Х, рез под углом
|
≈ 15900 мм |
|
Общая рабочая область по оси Y, прямой рез
|
3550 мм |
|
Общая рабочая область по оси Y, рез под углом
|
≈ 3000 мм |
|
Масса станка без учета рабочего стола
|
~ 12 000 кг |
- Лазерный источник Raycus (КНР) 60000 Вт
- Головка лазерной резки BOCI BLT4122 (КНР) с дополнительной поворотной осью резки фасок
- Рабочий модульный стол 16000 × 3500 мм, поддоны для сбора деталей с огнеупорным мат-лом

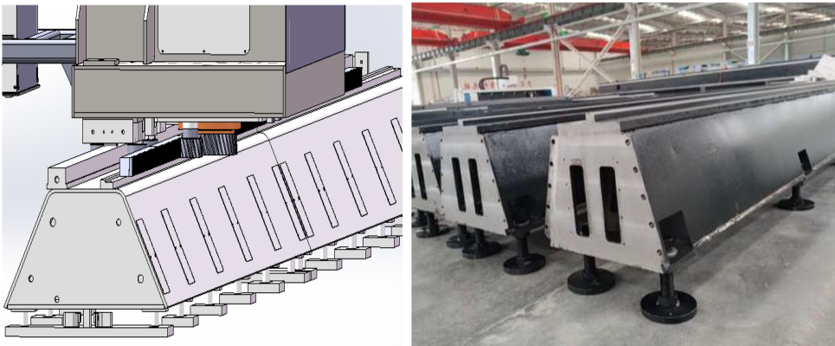

- Модульная система направляющих
- Кабинетная защита от рассеянного лазерного излучения, установленная на портале. В кабине установлены вентиляторы избыточного давления, с возможностью регулировки скорости вращения.
- Цельносварной портал повышенной жесткости. Рабочая зона открытого типа, с независимым от основной станины рабочим столом, чтобы устранить термическое влияние на элементы станины.
- ЧПУ FSCUT9100 (КНР), ПО технолога CypNest Pro (5 лицензионных копий на флеш-накопителях)
- Сервомоторы и драйверы YASKAWA (Япония)
- Косозубая рейка-шестерня YYC 6го класса точности
- Направляющие HIWIN 35 мм, класс точности Р/Н (Тайвань)
- Редуктор Desboer (КНР)
- Электропневматический регулятор давления SMC (Япония)
- Электрокомпоненты, силовые и сигнальные кабеля Schneider (Франция)
- Чиллер Tongfei (КНР)
- Стабилизатор напряжения Wenfeng (КНР)
- Автоматическая система смазки
- Ящик с инструментами, комплект расходных материалов на 6 месяцев работы:
- Защитные стекла, 100 шт.
- Сопла, 150 шт.
- Керамические кольца, 15 шт.
- Техническая документация от АО «ЛЛС» на русском языке
- Пульт ДУ, русифицированное ПО
