Поставка и интеграция лазерного источника MFMC-2000W и лазерной головки ND40
- Первая задача была в демонтаже старого и прокладке кабель каналов и установке механики.
- Затем был установлен сам лазер и проложены трубки для воды, воздуха и сам волоконный кабель.
- После на механику была установлена голова с подключением воды, технологических газов. Была проведена стыковка QBH разъема лазера и головы с последующей герметизацией.

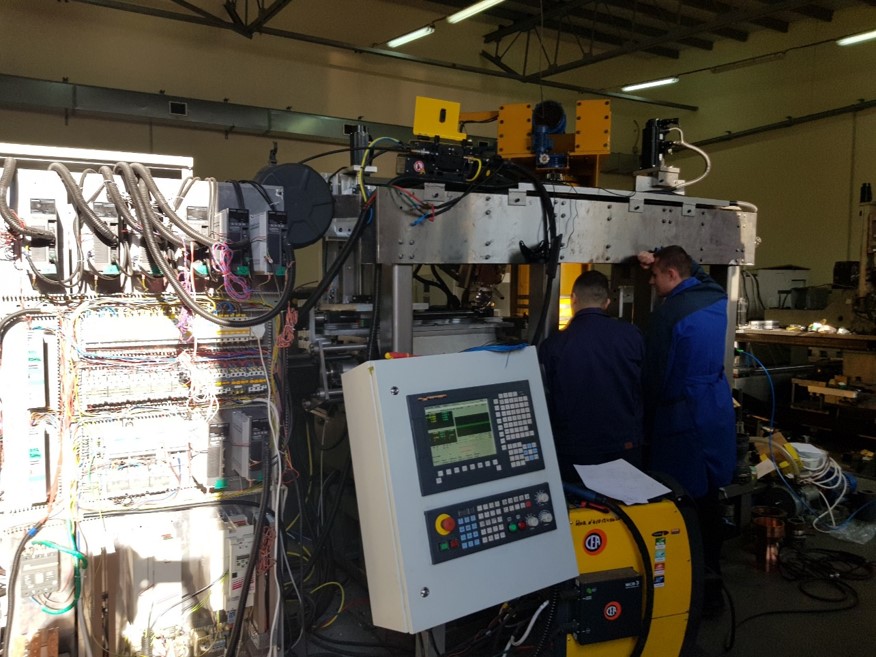

- Следующий шаг состоял в подключении и интеграции управления лазера в ЧПУ заказчика.

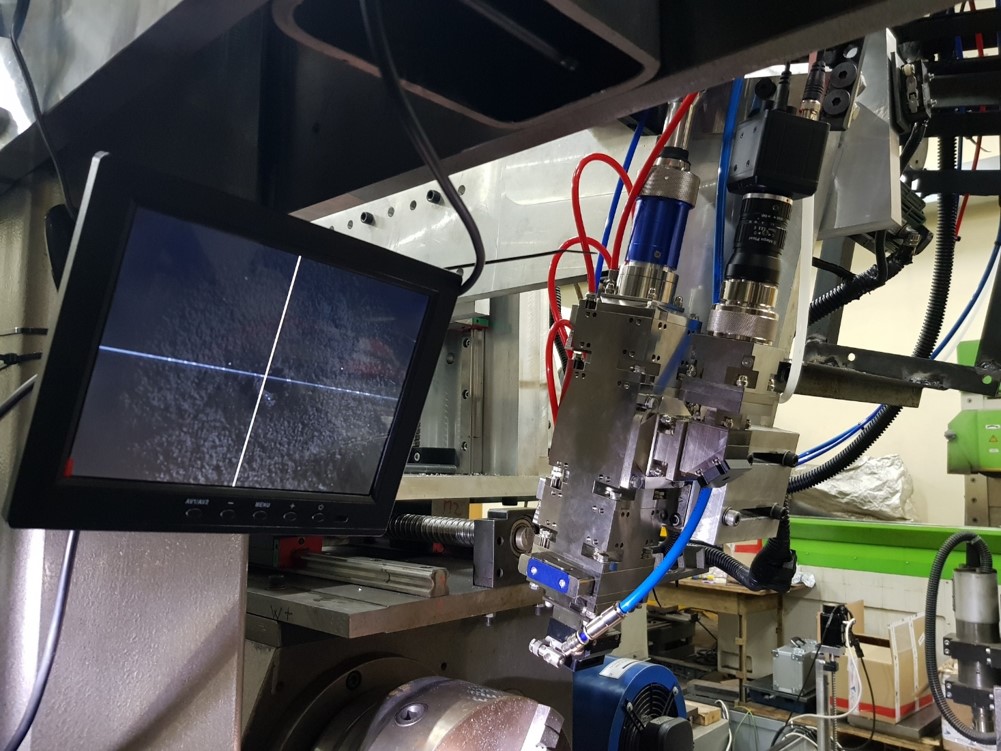

- Заключительный шаг состоял в установке модуля камеры на лазерную голову для контроля зоны обработки и проверке готовности системы с ее запуском
В собранную самостоятельно заказчиком систему требовалось интегрировать лазерную сварку. Для этого были подобраны лазер мощностью 2 кВт производителя Maxphotonics и лазерная голова ND40 от производителя WSX.

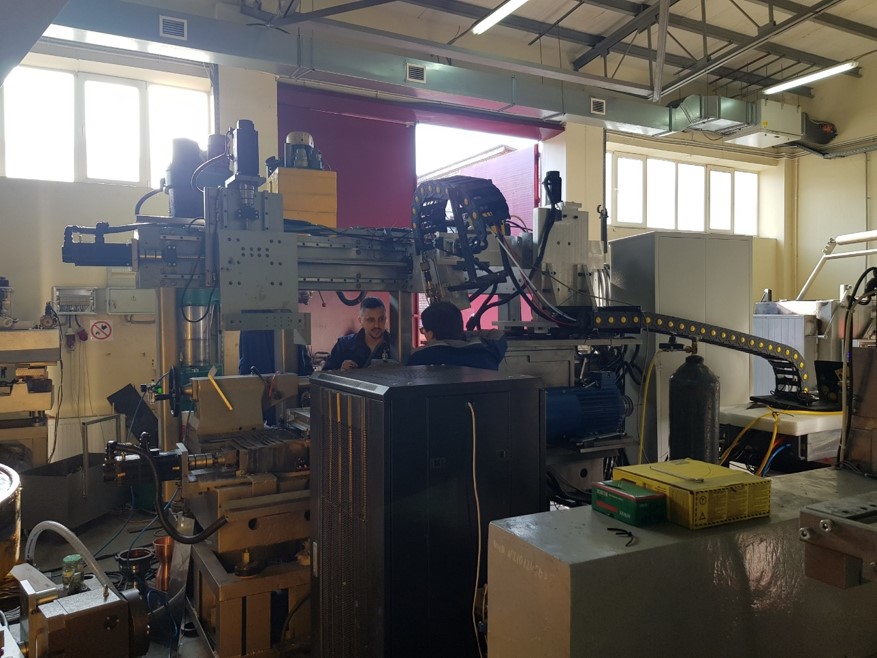

Система состояла из ЧПУ Балт-Систем на 16 осей и самособранной механики. В систему уже были интегрированы сверлильный и плазменный инструмент. Лазерный модуль был установлен в зону обработки со степенями свободы для перемещения вдоль, вверх/вниз и подачи под углом.
Процесс - общее описание
Запуск оборудования
Пусконаладочные работы лазерного оборудования осуществляет сервисный инженер компании "ЛЛС", для чего проводится его выезд на предприятие покупателя. Также проводится обучение персонала, что позволяет максимально нивелировать первоначальную сложность в эксплуатации и интеграции оборудования. Поэтому необходимо тщательно выбирать компетентную фирму, ведь квалификация и опыт ее сотрудников будет влиять на то, как производится эксплуатация системы на первоначальном этапе.
Пуско-наладка
Работы были проведены оперативно и под контролем заказчика. В итоге функционал системы заказчика был расширен лазерной сваркой.
