3D маркировка

12-08-2020
Технология 3D маркировки предназначена для нанесения изображений на поверхности изделий сложной формы, создания барельефных изображений. Трехмерная маркировка осуществляется за счет позиционирования фокуса в осях XYZ. Для обеспечения трехмерного поля сканирования используются гальваносканеры с динамической осью Z (например, varioSCAN или excelliSHIFT от Scanlab). Такие системы позволяют перемещать фокус по траектории лазерного луча, то есть смещать рабочую плоскость, определенную f-theta линзой.

Принцип работы. Лазерный луч поступает по волокну в динамический коллиматор сканирующей системы, а затем направляется на зеркала гальваносканеров. Существует два типа систем 3D лазерной маркировки: с фокусирующей оптикой, установленной перед зеркалами гальваносканера, и с F-Theta объективом после зеркал. Оптика динамического коллиматора перемещается вдоль оптической оси коллиматора, чем изменяет расходимость коллимированного луча и, следовательно, его положение фокуса на оси Z.

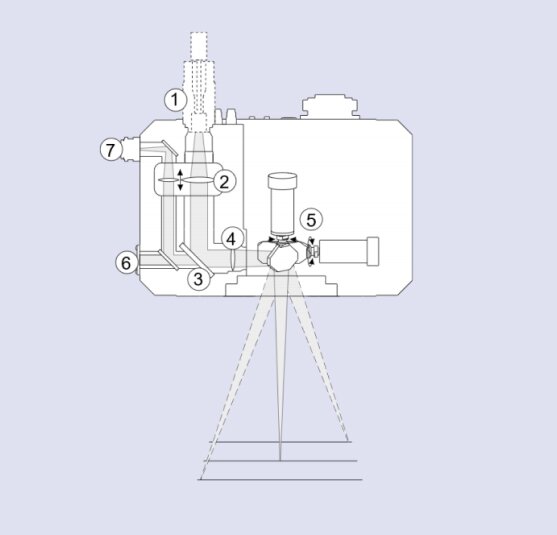

  • 1. Оптоволоконный адаптер
  • 2. Переменный коллиматор
  • 3. Дихроичное зеркало
  • 4. Фокусирующая оптика
  • 5. Гальваносканер
  • 6. Обеспечение мониторинга процесса
  • 7. Разъем для подключения камеры
