Специалисты «ЛЛС» успешно произвели ремонт волоконного лазера от SPI Laser

Специалисты «ЛЛС» успешно произвели ремонт волоконного лазера от SPI Laser

09-07-2021

Рынок волоконного оборудования сегодня обширен и включает в себя не только лазерные источники, но и целые системы на их основе. Многие используемые лазеры и лазерные установки в России конструируются и производятся за рубежом, что затрудняет их сервисное обслуживание и ремонт, в частности, по истечении гарантийного срока. Поэтому компания «ЛЛС» ставит одной из своих приоритетных задач – внедрение услуг по сервисному обслуживанию лазерного волоконного оборудования.

Инженеры «ЛЛС» уже имели успешный опыт ремонта линейки оборудования компаний IPG, Rofin, MaxPhotonics и Raycus. А теперь наши возможности расширились, и не так давно состоялся дебют в области сервисных работ по оборудованию SPI Laser: был отремонтирован иттербиевый волоконный лазер серии JK500FL.

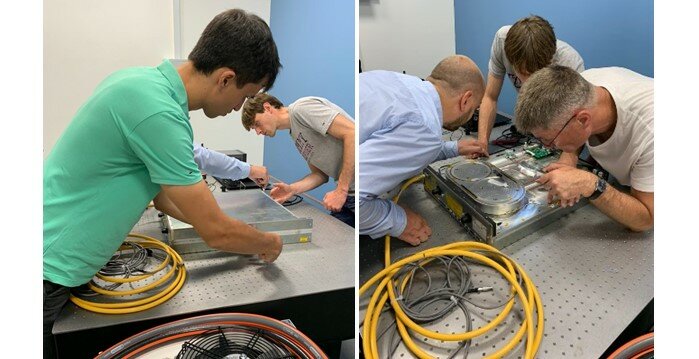

remont laserov lls 1.jpg remont lls 2.jpg

Волоконный лазер JK500FL изготовлен в 2015 году в Великобритании, в г. Регби, производителем SPI Laser Ltd.
Технические характеристики источника:

  • Излучение: неполяризованное одномодовое
  • Длина волны: 1070±10 нм
  • Выходная мощность: 50–500 Вт
  • Максимальная частота модуляции: 50 кГц
  • Пилотный лазер: маломощный лазерный указатель
  • Длина волны пилотного лазера: 635–670 нм
  • Выходная мощность пилотного лазера: 980 мВт
  • Габаритные размеры источника: 535×435×105 мм
  • Вес: 16 кг
Мощность лазера регулируется микропроцессорной системой управления со встроенной защитной от отраженного излучения.

В ходе диагностики было обнаружено, что в излучателе разрушены пассивные оптические волокна, предназначенные для транспортировки:

  • суммарного излучения диодных лазеров, предназначенного для накачки активного оптического волокна резонатора;
  • излучения красного диодного лазера подсветки в зону лазерной обработки.

remont laserov lls.jpg remont lls 1.jpg

Пассивное выходное волокно объединителя диодных лазеров накачки, имеет следующие характеристики:

  • Производитель: Fiber-Core
  • Тип волокна: MMSC (400/440) 0.022
  • Материал сердцевины: кварц
  • Диаметр сердцевины: 400 мкм
  • Оболочка (демпфер): оптически прозрачная полимерная, толщина до 20 мкм
  • Изоляция: оптически прозрачная полимерная, толщина до 60 мкм
  • Внешний диаметр с изоляцией: 560 мкм
  • Внешний диаметр с демпфером: 440 мкм

Волокно объединителя сваривалось с волокном глухой брэгговской решетки с диаметром сердцевины 20 мкм и оболочкой 400 мкм.

Оптическое волокно для передачи излучения красного пилотного лазера является одномодовым и имеет стандартный диаметр кварцевой оболочки 125 мкм.

В лаборатории «ЛЛС» при помощи современного контрольно-измерительного оборудования была выполнена диагностика неисправного источника, а затем произведена сварка разрушенных волокон при помощи сварочного аппарата Fujikura серии FSM-100P+, предназначенного для волокон с диаметром до 1200 мкм по кварцевой оболочке и до 2000 мкм по защитному покрытию. Данный сварочный аппарат включает в себя запатентованную технологию фиксации волокон и характеризуется высокой степенью контроля над плазменным разрядом в процессе дуговой сварки.

remont volokonnogo lasera

Ознакомиться с оборудованием в наличии в нашей лаборатории, а также с направлениями научно-технических работ можно по ссылке

otziv remont lazera.jpg

Берегите свои лазеры! А если Вам нужна квалифицированная диагностика или ремонт – обращайтесь в компанию «ЛЛС» по номеру телефона +7 (812) 612-99-82 и по электронной почте info@lenlasers.ru или  info@lls-mark.ru. Мы всегда рады помочь!
