Линзы F-Theta

Характеристики
  • Материал
  • Плавленый кварц
  • Длина волны
  • 355 нм
  • Эффективное фокусное расстояние
  • 109,4 мм; 160 мм; 174,1 мм; 255 мм
  • Заднее фокусное расстояние
  • 153,5 мм; 196,99 мм; 219,48 мм; 321,7 мм
  • Рабочая дистанция
  • 151,5 мм; 194,43 мм; 216,48 мм; 319,7 мм
  • Описание
  • Характеристики
  • Рекомендации
    по Использованию

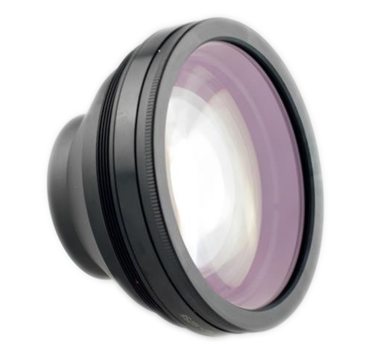

F-Theta линза предназначена для повышения точности систем сканирования и лазерной маркировки. Она позволяет сфокусировать лазерный луч на заданном (фокусном) расстоянии.

Особенности объектива оптической линзы F-Theta

Этот элемент устанавливают внутри лазерной головки с помощью специального кольца и прокладки. При выборе изделия важны: рабочая длина волны, диаметр поля сканирования, размер пятна. Изготавливают детали из селенида цинка, арсенида галлия, плавленого кварца.

Виды:

  • короткофокусные;
  • среднефокусные;
  • длиннофокусные.

Универсальными считаются модели со средним фокусом. Для раскроя плотных материалов лучше использовать длиннофокусные объективы, а для гравировки – короткофокусные. Эти линзы отличаются от других деталей из оптических материалов малым уровнем поглощения, повышенной устойчивостью к механическим нагрузкам, высокой плотностью мембраны, малыми потерями энергии при фокусировке.

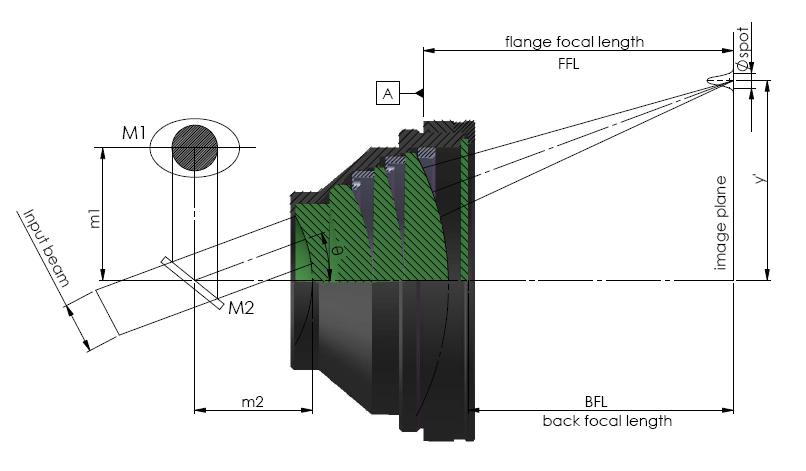

Высота радиального изображения сканирования равна фокусному расстоянию линзы, умноженному на угол главного луча, в объектном пространстве:

 2y’=EFL×2θ×π/180

где 2y’– длина или диагональ сканирования, EFL– фокусное расстояние сканирующей линзы, 2θ - полный угол сканирования.

Параметры

Номер изделия

Эффективное фокусное расстояние(мм)

Поле сканирования (мм)

Угол сканирования (град)

Входной зрачок (мм)

*Размер пятна (мкм)

Заднее фокусное расстояние (мм)

Резьба

Телецентричность

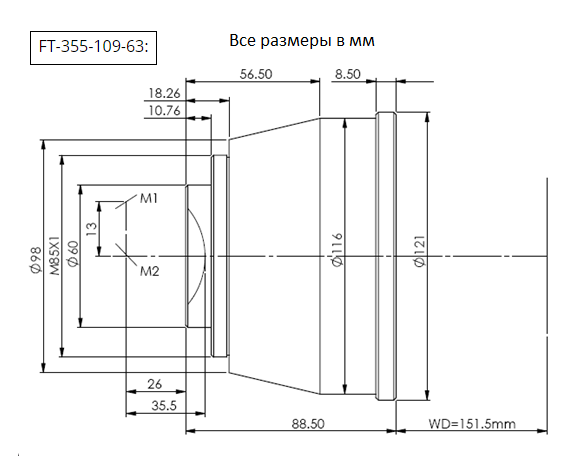

FT355-109-63

109,4

63×63

±24,3

6

12

150,5

M85×1

Да

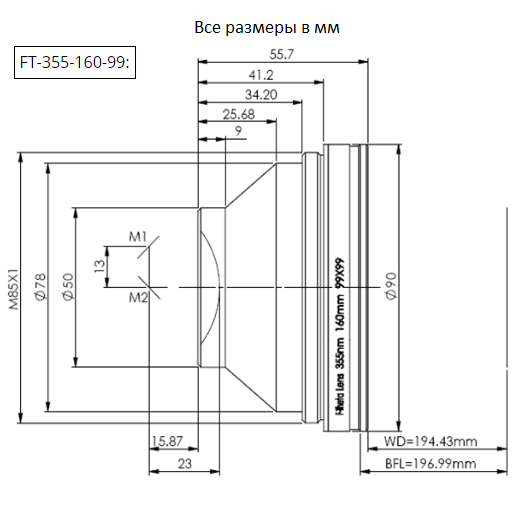

FT355-160-99

160

99×99

±25

7

15

196,99

M85×1

Нет

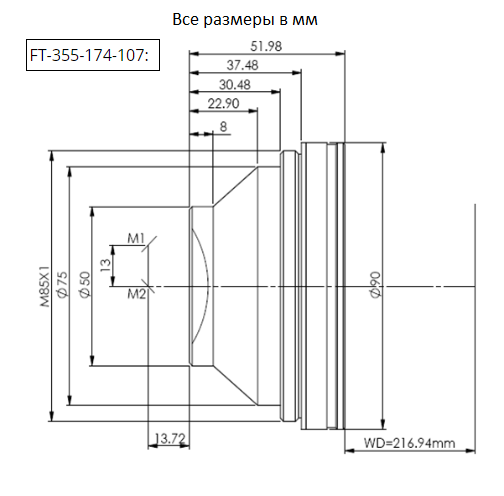

FT355-174-107

174,1

107×107

±25,3

7

16

219,48

M85×1

Нет

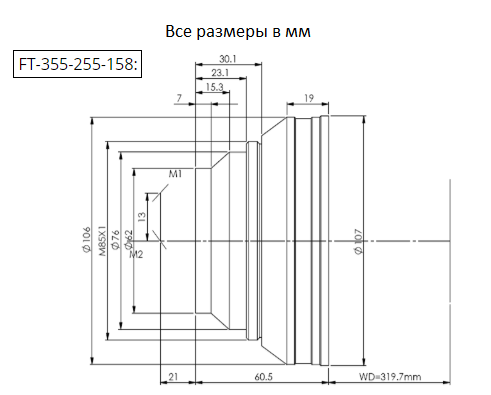

FT355-255-158

255

158×158

±25,5

10

17

320,7

M85×1

Нет

В компании «ЛЛС МАРК» вы сможете купить линзы F-Theta с доставкой в любой регион России. В каталогах на нашем сайте вы также найдете другие элементы для лазерных станков. Наши инженеры подберут комплектующие в соответствии с вашими требованиями.

Характеристики
  • Параметр
    Значение
  • Материал
    Плавленый кварц
  • Длина волны
    355 нм
  • Эффективное фокусное расстояние
    109,4 мм; 160 мм; 174,1 мм; 255 мм
  • Заднее фокусное расстояние
    153,5 мм; 196,99 мм; 219,48 мм; 321,7 мм
  • Рабочая дистанция
    151,5 мм; 194,43 мм; 216,48 мм; 319,7 мм
  • Угол сканирования
    ±24,3°; ±25°; ±25,3°; ±25,5°
  • Длина сканирования
    91,8 мм; 140 мм; 151 мм; 224,8 мм
  • Поле сканирования
    63×63 мм; 99×99 мм; 107×107 мм; 158×158 мм
  • Размер входного луча
    6 мм; 7 мм; 7 мм; 10 мм
  • m1 /m2
    13 / 35,5; 13 / 23; 13 / 20; 13 / 28
  • M2 до границы крепления
    26 мм; 15,87 мм; 13,72 мм; 21 мм
  • Размер пятна (1 / e^2)
    12 мкм; 15 мкм; 16 мкм; 17 мкм
  • Выходной диаметр
    121 мм ;90 мм; 90 мм; 107 мм
  • Полная длина
    88,5 мм; 55,7 мм; 51,98 мм; 60,5 мм
  • Резьба
    M85×1
  • Пропускание
    > 97%
  • Защитное окно
    Да
  • Лазерная маркировка
  • Лазерная гравировка
  • Лазерная резка
